Components clau d'un transformador de potència: nucli, bobinatges i aïllament

Els transformadors de potència són els herois desconeguts de les nostres xarxes elèctriques, convertint silenciosament el voltatge per garantir un subministrament d'electricitat eficient i fiable.



Però, què passa exactament dins d'aquestes màquines robustes? Per als compradors industrials, enginyers de disseny i gestors de projectes, una comprensió profunda de l'estructura i els components interns d'un transformador de potència no és un exercici acadèmic-és la clau per prendre decisions de contractació informades, garantir la fiabilitat-a llarg termini i optimitzar el rendiment del sistema.





Visió general: quins són els components principals d'un transformador?

Al cor de cada transformador hi ha el funcionament coordinat de tres components bàsics fonamentals:

• Nucli: El camí magnètic
• Enrotllaments: conductors-que porten corrent
• Sistema d'aïllament: Una barrera protectora contra curtcircuits



Aquests components primaris estan tancats en un dipòsit (per a transformadors-refrigerats per líquid) o una carcassa (per a transformadors de tipus-sec), juntament amb una varietat d'altres accessoris per a la refrigeració i la supervisió.



Nucli del transformador: la columna vertebral magnètica

El nucli del transformador és el component magnètic central del dispositiu, que proporciona un camí de baixa{0}}reluctància per al flux magnètic. La seva funció principal és acoblar eficientment l'energia magnètica entre els bobinatges primari i secundari.



Materials

Els nuclis es construeixen normalment a partir de làmines d'acer al silici orientades{0}}gras laminats, un material escollit per la seva alta permeabilitat magnètica i la seva baixa pèrdua d'histèresi. Els dissenys més avançats poden utilitzar aliatges de ferro-níquel per a aplicacions específiques.



Tipus de nuclis de transformadors

• Nuclis laminats: El tipus més comú, format per l'apilament de múltiples làmines fines d'acer de silici aïllades les unes de les altres per reduir la pèrdua de corrents de Foucault. Els nuclis laminats es classifiquen en dissenys de tipus EI-, tipus d'IU- i tipus-shell.
• Nuclis de ferides (nuclis toroidals): Fabricat enrotllant una cinta d'acer contínua en una bobina. Aquest tipus de nucli generalment ofereix un rendiment magnètic superior, tot i que el procés de bobinat pot ser més complex.



Consideracions de disseny

El disseny del nucli se centra a minimitzar les pèrdues del nucli, incloses les pèrdues per histèresi (energia dissipada com a calor a causa dels cicles de magnetització i desmagnetització) i les pèrdues de corrents de Foucault (corrents de circulació induïts dins del material del nucli). Conegudes col·lectivament com a sense-càrrega o pèrdues de ferro, estan directament relacionades amb la qualitat del material i el disseny del nucli. Un nucli-ben dissenyat és fonamental per a l'eficiència d'un transformador.



Bobinats del transformador: conductors primaris i secundaris

Els bobinats del transformador són bobines conductores que transmeten energia elèctrica. Hi ha dos conjunts principals de bobinatges:

• Bobinatges primaris: Bobines connectades a la font d'alimentació d'entrada, on entra l'energia elèctrica al transformador.
• Enrotllaments secundaris: Bobines connectades a la càrrega, lliurant energia elèctrica convertida al nivell de tensió desitjat.



Materials

Els transformadors-bobinats de coure tenen una alta eficiència gràcies a l'excel·lent conductivitat elèctrica i resistència mecànica del coure. Els transformadors-bobinats d'alumini ofereixen una alternativa més rendible i lleugera. Tots dos materials s'utilitzen àmpliament, amb la selecció normalment basada en el cost, la mida i els requisits específics d'aplicació.



Arranjaments i Configuracions

Els bobinatges es poden configurar de diverses formes-incloent bobinatges de capa, helicoïdals, de disc i sandvitx-cadascun optimitzat per a diferents classificacions de tensió, capacitats de corrent i capacitats de resistència a curt-circuits.



Recobriment d'aïllament

Cada volta del conductor està recoberta amb una capa aïllant (per exemple, filferro esmaltat, aïllament de paper) per evitar curtcircuits entre girs. L'àrea de la-secció transversal total del conductor afecta directament la capacitat de transport-de corrent i l'eficiència del transformador. Els conductors més grans redueixen les pèrdues de càrrega (també conegudes com a pèrdues de coure o I²R) i la generació de calor, augmentant així l'eficiència i allargant la vida útil.



Sistema d'aïllament: garanteix l'aïllament elèctric i l'estabilitat tèrmica

Sens dubte, un dels components més crítics, el sistema d'aïllament del transformador garanteix l'aïllament elèctric entre les parts actives, evitant curtcircuits, arcs i avaria dielèctrica. També té un paper vital en l'estabilitat tèrmica del transformador i la vida útil general.



Funcions

La funció principal dels materials d'aïllament del transformador és aïllar les espires individuals dins dels bobinats, entre bobinatges i entre bobinatges i el nucli/tanc. Això evita camins de corrent no desitjats i garanteix el funcionament segur del transformador.



Tipus de materials d'aïllament

• Aïllament sòlid: els materials que s'utilitzen habitualment inclouen paper aïllant (p. ex., paper kraft), cartró premsat, resina epoxi (especialment per a transformadors de tipus sec-) i fusta laminada. Aquests materials proporcionen resistència dielèctrica i suport mecànic.
• Aïllament líquid: els olis de transformadors (oli mineral, èsters naturals, èsters sintètics) s'utilitzen àmpliament en transformadors immersos en oli-. Servint tant com a mitjà aïllant com a refrigerant, dissipen la calor generada pel nucli i els bobinatges.
• Aïllament de gas: l'aire és el mitjà aïllant principal per als transformadors de tipus sec-. Per a més tensió o aplicacions especials, s'utilitza gas hexafluorur de sofre (SF₆) per les seves propietats dielèctriques excepcionals.



Classes tèrmiques i vida útil

Les classes d'aïllament defineixen la temperatura de funcionament màxima permesa d'un transformador. L'envelliment i la degradació dels sistemes d'aïllament estan estretament lligats a la temperatura. Amb el temps, els materials d'aïllament es deterioren gradualment, perdent rigidesa dielèctrica i integritat mecànica-una de les principals causes de fallada del transformador. Comprendre l'envelliment del transformador i la vida útil de l'aïllament és essencial per al manteniment i la predicció de la vida útil.



La interacció entre nucli, bobinatges i aïllament

L'elegància del disseny del transformador rau en l'acoblament electromagnètic perfecte i la sinergia entre el nucli, els bobinatges i l'aïllament. El nucli guia el flux magnètic generat pel bobinat primari, induint una tensió al bobinat secundari. Els bobinatges transmeten l'energia elèctrica de manera eficient. Mentrestant, el sistema d'aïllament protegeix aquests components conductors dels danys-tant els uns dels altres com de la terra-assegurant així la integritat del circuit.



La dissipació de calor és un aspecte crític d'aquesta interacció. Les pèrdues tant al nucli com als bobinatges generen calor, és a dir, el sistema d'aïllament ha de suportar l'estrès elèctric i tèrmic. Els mecanismes de refrigeració eficaços-ja sigui que es basen en líquids aïllants, aire o sistemes de refrigeració forçada-s'han dissenyat per gestionar la calor generada per aquests components primaris.



Components estructurals addicionals

Si bé el nucli, els bobinatges i l'aïllament són els elements bàsics, un transformador de potència complet inclou diversos altres components estructurals importants:

• Tanc/cabina del transformador: La carcassa principal que protegeix els components interns dels factors ambientals. Els transformadors-immersos en oli utilitzen dipòsits d'acer robusts per emmagatzemar l'oli, mentre que els transformadors de tipus-sec disposen de tancaments ventilats.
• Sistema de refrigeració: Els mètodes de refrigeració inclouen Air Natural (AN), Air Forced (AF), Oil Natural Air Natural (ONAN) o refrigeració forçada d'oli amb intercanviadors de calor.

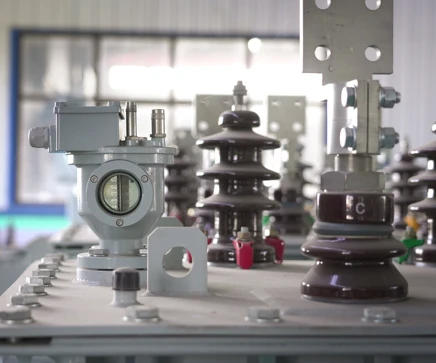

• Casquilles: Terminals aïllats que permeten la connexió elèctrica als bobinatges mantenint l'aïllament del dipòsit/cabina.
• Toqueu Canviador: Permet un ajust fi de la relació de tensió per compensar les variacions de voltatge de línia.
• Tanc conservador (per a transformadors-immersos en oli): Un dipòsit extern que acomoda l'expansió i la contracció de l'oli del transformador a causa dels canvis de temperatura.
• Dispositiu d'alleujament de pressió: Allibera una pressió interna excessiva per evitar una fallada catastròfica.
• Termòmetres i indicadors de nivell d'oli: Equips de control per a un funcionament i manteniment segurs.
• Radiadors/dissipadors de calor: superfícies externes que augmenten l'àrea de refrigeració dels transformadors-immersos en oli.



Més informació:Transformadors d'alta-tensió i de baixa-tensió: diferències clau i aplicacions pràctiques



Per què aquests elements són importants per als compradors

Per als compradors industrials, entendre l'estructura interna i els materials d'un transformador és més que una simple argot tècnica-es correlaciona directament amb la qualitat, el rendiment i el cost total de propietat del transformador:



Vida útil llarga i fiable: Nucli d'acer d'alta-qualitat, materials de bobinat adequats (el coure és sovint l'opció preferida per la seva durabilitat) i un aïllament superior afecten directament la vida útil del transformador i la capacitat de suportar l'estrès operatiu. Els materials inferiors provoquen un envelliment prematur i un fracàs.



Eficiència: El disseny i els materials del nucli i els bobinatges són els principals determinants de l'eficiència. Les pèrdues més baixes de nucli i bobinatge signifiquen menys energia malgastada durant la vida útil del transformador i menors costos operatius.



Cost: Tot i que els materials més robusts o els dissenys avançats poden suposar un preu de compra inicial més elevat, normalment ofereixen menors costos de manteniment i energia a llarg termini.



Transformadors personalitzats i OEM: Quan es consideren dissenys de transformadors OEM o personalitzats, el coneixement d'aquests components permet una comunicació més eficaç amb els fabricants, garantint que el producte final compleixi les especificacions exactes i l'entorn operatiu.



Conclusió

El nucli, els bobinatges i el sistema d'aïllament són els components fonamentals d'un transformador de potència, cadascun jugant un paper vital i interconnectat. Entendre aquests components interns us permet prendre decisions d'adquisició més intel·ligents, anticipar-vos a les necessitats de manteniment i apreciar l'enginyeria que hi ha darrere d'aquests actius crítics d'infraestructura d'energia.
