Toroidal Non - Corre de ferro magnètic CT

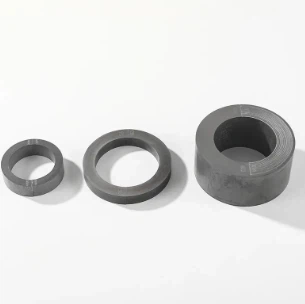

Descripció del producte del nucli de ferro toroidal d'acer de silici

---



Informació bàsica.

Condició d’operacions: a l’aire lliure	Fase: Single
Forma de bobinatge: una sola capa i un tipus de ferida estretament	Ús: protecció, mesura, subministrament elèctric
Instal·lació: tipus actiu	Mitjà aïllant: resina epoxi
Principi de transformació de tensió: tipus electromagnètic	Estructura de circuits magnètics: tipus d'etapa única
Material: acer de silici	Cross - Àrea de seccionament (mm²): 928
Pes (G): 1861	Volt - Ampere Característica (MV): 17.3
Longitud del circuit magnètic (mm): 229,2	Especificació: 57*89*58mm



Acer de siliciés un aliatge, que afegeix una petita quantitat de silici en ferro pur (generalment per sota del 4,5%) La formació de ferro - aliatge de silici conegut com a silici d’acer, aquest tipus de nucli té el valor de la inducció magnètica de saturació més alta de 20.000 gauss, a causa del seu millor magnetoelèctric, però també és fàcil de fer massa - produeix, en expressió, l’impacte i l’impacte mecànic i l’altre i l’altre es produeixen l’impacte i l’altre l’estrès mecànic i l’altre l’estrès mecànic i l’altre i l’impacte de l’impacte i l’impacte de l’impacte i l’impacte de l’impacte i l’impacte de l’impacte i l’impacte i l’impacte en un. avantatges.



A la indústria de l'electrònica de potència per obtenir una gamma extremadament àmplia d'aplicacions, com ara transformadors de potència de transformador de potència, transformadors de distribució, transformadors actuals i altres nuclis.



Per a motors petits, reactors i relés, ferro pur o baix - full d'acer de silici; Per a motors grans, Silicon Hot Hot - Full d'acer de silici enrotllat, orientació single - o no {- Orientació freda - full d'acer enrotllat; Els transformadors solen seleccionar -se single - Orientació fred - Full d'acer de silici enrotllat.



En la freqüència d’ús, s’utilitza habitualment un gruix de tira de 0,2 ~ 0,35 mm; En l'ús de 400Hz, sovint trieu 0,1 mm de gruix. Com més prim és el gruix, més gran és el preu.

Paràmetres de nucli de ferro de Toroidal d'acer de silici



El nucli d’acer de silici es pot personalitzar

mida (d *D *B) (mm)	Cross - Àrea de seccionament (mm²)	Pes (G)	Volt - Ampere Característica (MV) (Sortida de corrent d'excitació 1a)	Longitud del circuit magnètic (mm)
184*226*60	1260	7096	7.6	643.7
52.5*90.5*64	1216	2388	27.2	224.5
57*89*58	928	1861	17.3	229.2
55*81*68	884	1651	29.3	213.5
59*89*53	795	1616	19.8	232.4
55*87*40	640	1248	19.8	222.9
60*88*40	560	1139	13.8	232.4
41*72*25	387.5	602	14.1	177.4
66*91*30	375	809	9.9	246.5
59*79*30	300	569	7.3	216.7
62*82*30	300	593	8.8	226.1
59*77*30	270	504	7.3	213.5
59*85*12	156	309	3.6	226.1
55*75*15	150	268	3.3	204.1
61*85*12	144	289	2.1	229.2
60*82*11	121	326	3.9	222.9
43*57*15	105	144	4.3	157.1
24*35*10	55	45	3.1	92.6





Toroidal Non - Material magnètic CT Core del nucli de ferro



Introducció de la tecnologia de prevenció de rovell químic per a l'acer de silici basat en la tecnologia de passivació

Característiques bàsiques:

• Nova tecnologia antirust;
• A partir del principi de reacció redox, l’ús d’un agent reductor fort en la solució que conté ions metàl·lics es reduirà al metall i es dipositarà a la superfície del material per formar una densa capa de pel·lícula metàl·lica;
• La pel·lícula protectora està unida a la superfície del nucli de ferro de forma sòlida, no es pot diluir, té força adhesiva forta, no és fàcil de caure i no és fàcil tenir una reacció química amb les impureses a l’aire;
• Llarga vida útil.
